口服固體藥用復(fù)合膜及袋的材料及結(jié)構(gòu)組成多種多樣，復(fù)合膜的材料及結(jié)構(gòu)會影響藥品制劑的安全性和保護功能，應(yīng)結(jié)合使用需求對復(fù)合膜材料、結(jié)構(gòu)進行選擇和評價。其選擇時需考慮結(jié)構(gòu)組成和工藝對包裝制劑的可能影響。口服固體藥用復(fù)合膜及袋的外觀、微生物限度，可根據(jù)生產(chǎn)方和使用方對產(chǎn)品質(zhì)量的要求以及風(fēng)險評估結(jié)果進行控制；必要時，對所用粘合劑種類及殘留量風(fēng)險評估結(jié)果進行控制，應(yīng)符合企業(yè)標準或質(zhì)量協(xié)議的要求。

     2024年國家藥典委員會公示了《9624 藥品包裝用塑料包裝系統(tǒng)及組件指導(dǎo)原則公示稿》。上面指出了口服固體藥用復(fù)合膜及袋需要檢測得方法做了匯總。并匯總整理了所有適合該方法得復(fù)合膜及袋的種類。

     Pubtester眾測將對藥用復(fù)合膜、袋阻隔性能標準進行詳細分析，并將其每一項檢測要求所對應(yīng)的檢測方法及檢測設(shè)備，做以下匯總。

     一、阻隔性能

    阻隔性能是評價復(fù)合膜保證藥品質(zhì)量關(guān)鍵指標之一，首次使用應(yīng)明確其材質(zhì)及結(jié)構(gòu)組成，除企業(yè)標準或質(zhì)量協(xié)議另有規(guī)定外，相關(guān)項目選擇的方法和指標應(yīng)符合要求。使用方應(yīng)根制劑的特殊要求如氧化(對氧氣敏感)等，宜按包裝件的形式對復(fù)合袋的阻隔性能風(fēng)險進行充分的評估，必要時進行驗證和控制。

    1、氧氣透過量

    照藥包材氣體透過量測定法(通則4007第一法或第二法)測定，試驗時熱合面向氧氣低壓側(cè)其氧氣透過量應(yīng)≤0.5cm3/(m2.24h·0.1MPa)(高阻氧)或≤10.0cm3/(m2·24h·0.1MPa)(中阻氧)。對于特定的低阻氧型產(chǎn)品，需結(jié)合材料組成特點與包裝制劑的質(zhì)控要求，應(yīng)符合企業(yè)標準或質(zhì)量協(xié)議的要求。

    針對其方法推薦選用Pubtester眾測自主生產(chǎn)的GTR-G1氣體透過率測試儀（符合氣體透過量標準第一法）

壓差法氧氣透過量測試儀

      2、水蒸氣透過量

      照藥包材水蒸氣透過量測定法(通則4010第一法1(1)試驗條件B或第二法試驗條件B或第 三法試驗條件B)測定，試驗時熱合面向低濕度側(cè)，其水蒸氣透過量應(yīng)≤0.5g/(m2.24h)(高阻水)或≤2.0g/(m2.24h)(中阻水)。對于特定的低阻水型產(chǎn)品，需結(jié)合材料組成特點與包裝制劑的質(zhì)控要求，應(yīng)符合企業(yè)標準或質(zhì)量協(xié)議的要求。

     其方法推薦選用Pubtester眾測自主生產(chǎn)的WVTR-I3水蒸氣透過率測試儀（符合水蒸氣透過量標準第三法紅外法）

紅外法水蒸氣透過率測試儀

       二、 剝離強度(適用于內(nèi)層與次內(nèi)層采用粘合劑復(fù)合工藝)

      照塑料剝離強度測定法(通則4004)測定，試驗時內(nèi)層與次內(nèi)層及以上為共擠復(fù)合工藝時視為一層，縱向、橫向剝離強度的平均值均應(yīng)符合表7中相應(yīng)級別的規(guī)定。其方法推薦選用Pubtester眾測自主生產(chǎn)的TSR-01H智能電子拉力機

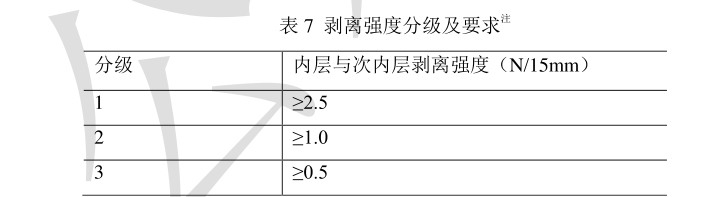

表7 剝離強度分級及要求

  注:1、當樣品縱向、橫向任意一向的尺寸不能滿足方法標準規(guī)定的取樣要求時，則該方向可不進行剝離強度的試驗;

     2、分級3僅適用于包裝小規(guī)格制劑(如≤0.2g等)用復(fù)合膜/袋。

     三、熱合強度

     照熱合強度測定法(通則4008)中有關(guān)材料(復(fù)合膜)或袋(復(fù)合袋)的要求進行測定，熱合強度與內(nèi)層材料和厚度相關(guān)，其平均值一般不低于12.0或7.0(N/15mm)(可根據(jù)材質(zhì)組成選擇);易揭類型的復(fù)合膜袋不低于3(N/15mm)。

    復(fù)合膜袋熱合強度測試儀推薦選用Pubtester眾測自主生產(chǎn)的HSR-01熱封試驗儀
