膜片式無(wú)托槽正畸矯治器是使用熱塑性聚合物膜片，在患者的牙齒模型上經(jīng)加熱加壓加工制成用于對(duì)患者牙齒畸形的正畸治療。

       膜片式無(wú)托槽正畸矯治器在使用條件下不應(yīng)對(duì)人體產(chǎn)生危害，不易發(fā)生斷裂、溶解和分解，應(yīng)具有精確的外形尺寸和對(duì)牙齒施加持續(xù)適宜正畸力的能力。并且制作矯正器產(chǎn)品的膜片應(yīng)符合YY1819的標(biāo)準(zhǔn)要求。

       針對(duì)矯治器持續(xù)施加矯治力的能力，YY/T 1932-2024 牙科學(xué) 膜片式無(wú)托槽正畸矯治器提出了夾持力測(cè)試方法，可有效表征矯治器產(chǎn)品的綜合施力性能。根據(jù)此標(biāo)準(zhǔn)，眾測(cè)機(jī)電小編簡(jiǎn)單介紹下膜片式無(wú)托槽正畸矯治器夾持力測(cè)試方法及檢測(cè)儀器設(shè)備

       根據(jù)YY/T 1932-2024 牙科學(xué) 膜片式無(wú)托槽正畸矯治器標(biāo)準(zhǔn)，眾測(cè)機(jī)電小編簡(jiǎn)單介紹下膜片式無(wú)托槽正畸矯治器夾持力測(cè)試方法及檢測(cè)儀器設(shè)備

       一、夾持力

      按5.10.1試驗(yàn)，夾持力符合制造商的規(guī)定，

      或按5.10.2試驗(yàn)，夾持力符合:

      a）初始夾持力F。符合制造商的規(guī)定:

      b）持續(xù)夾持力F,>30%Fo。

      二、膜片式無(wú)托槽正畸矯治器夾持力測(cè)試用什么檢測(cè)儀器

      眾測(cè)機(jī)電研發(fā)生產(chǎn)的電子拉力試驗(yàn)機(jī)TST-01B用于檢測(cè)膜片式無(wú)托槽正畸矯治器夾持力，也稱為膜片式無(wú)托槽正畸矯治器夾持力測(cè)試儀、矯治器持續(xù)夾持力試驗(yàn)儀等

膜片式無(wú)托槽正畸矯治器夾持力測(cè)試儀

       三、膜片式無(wú)托槽正畸矯治器夾持力試驗(yàn)操作方法

     （1）試驗(yàn)準(zhǔn)備

        采用標(biāo)準(zhǔn)的3D打印模型，制作3個(gè)3D打印牙膜在3D打印牙膜上通過(guò)熱壓成型制作3個(gè)矯治器試樣，將試樣放入37±1的蒸餾水中浸沒(méi)24h±1h

    （2） 試驗(yàn)步驟

       對(duì)每個(gè)試樣，分別用兩個(gè)夾具抵靠在圖5所示試樣前牙兩側(cè)圓形凹槽中心A點(diǎn) 和B點(diǎn)上，使得試樣懸空，如圖6所示。其中一側(cè)夾具位置可調(diào)節(jié)，且兩個(gè)夾具之一連接至測(cè)力裝置上。該裝置測(cè)力精度不低于0.01N,位置調(diào)節(jié)精度不低于0.02mm。初始狀態(tài)下，調(diào)節(jié)測(cè)力裝置位置使其產(chǎn)生0.1N的預(yù)緊力。隨后調(diào)節(jié)測(cè)力裝置的位置，使兩個(gè)夾具相對(duì)距離減少0.5mm士0.02 mm,記錄夾具上的初始夾持力Fo。

      保持夾具對(duì)試樣的夾持量不變72h土2h。在持續(xù)施力周期內(nèi)，應(yīng)保證試樣在夾具之間不發(fā)生脫落或掉落。72h±2h后，記錄夾具上的持續(xù)夾持力Fs。

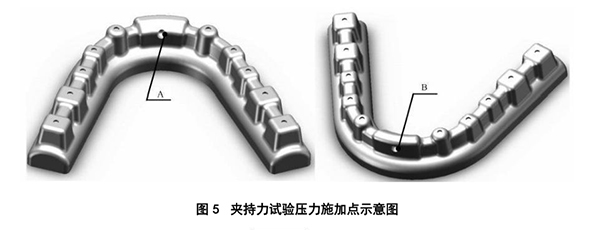

圖5 夾持力試驗(yàn)壓力時(shí)加點(diǎn)示意圖

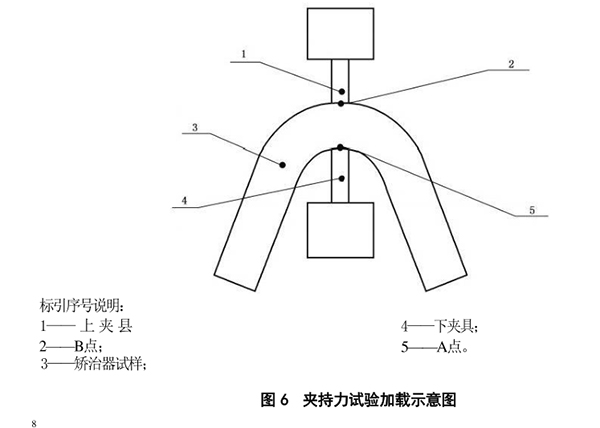

夾持力試驗(yàn)加載示意圖
